TM77控制器工作原理
工作原理
控制裝置主要分為四部分：控制器主體，鑰匙，適配器，TM77管理軟件。

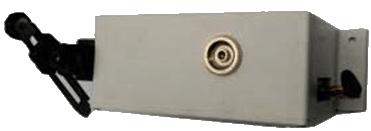

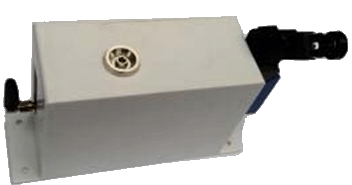

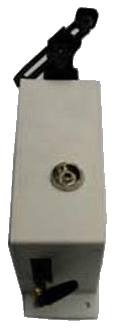

控制器主體：
裝于計量箱內，開箱門，行程開關動作（觸點閉合），控制器開始工作，蜂鳴器閃叫，等待紐扣鑰匙讀取。10秒內若插入正確鑰匙，蜂鳴器閃叫停止，控制器退出工作狀態，無脫扣信號輸出。若沒有插入鑰匙或插入鑰匙不正確，記為非法開箱，蜂鳴器將保持閃叫。10秒后（從開箱門算起），控制器輸出脫扣信號，帶分勵脫扣的斷路器將跳閘停電，蜂鳴器將持續鳴叫，直到正確鑰匙過來，鳴叫才停止并復位脫扣信號。
非法開箱后，操作將記錄在控制器里，沒有正確鑰匙無法復位控制器。工作電源（市電）斷掉后打開箱門，控制器由內部電池供電，同樣能記錄非法開箱，在關門后并恢復供電后10秒控制器會輸出脫扣信號。
鑰匙：
采用美國達拉斯iButton信息紐扣（DS1977卡），可以記錄最近40條的開箱斷電信息，分為4種鑰匙：鎖設置鑰匙、總密碼鑰匙、區密碼鑰匙和取信息鑰匙，可由管理軟件通過適配器進行鑰匙讀寫。
1.鎖設置鑰匙用于在用電現場更改已設定的控制器的總密碼和區密碼，確保寫有總密碼或區密碼的鑰匙丟失無憂。
2.總密碼鑰匙可以操作總密碼相同和區密碼相同的幾個分區的所有的控制器；
3.區密碼鑰匙只可以操作區密碼相同的分區的所有的控制器，
4.取信息鑰匙用于取要操作的控制器最近的不多于40條操作記錄，取回后可通過后臺管理軟件連接適配器進行回看。
管理軟件：
管理軟件主要對控制器、幾種鑰匙進行設置，同時回讀歷史操作記錄并進行管理。主要有以下三種功能|：
1.出廠時設定控制器所安裝的城市，地區（對應寫入總密碼），地段（對應寫入區密碼），及控制器編號、控制器內實時時鐘。
2.對4種鑰匙進行讀寫。
3.讀取控制器內存儲的歷史操作記錄，并可根據鑰匙編號（持有人）、鎖編號（鎖所在地點）及操作時間進行查詢。
開門短信報警工作原理(鏈接短信報警器LR-SMS-3001說明書)
|
